コントローラー48V〜72V 30A600W3段変速バック、反転機能付

¥ 19,440

※こちらの価格には消費税が含まれています。

※この商品は送料無料です。

<>外部サイトに貼る
外部サイトへの埋め込み方

下記コードをコピーして、あなたのwebサイトのHTMLに貼り付けてください。

通報する

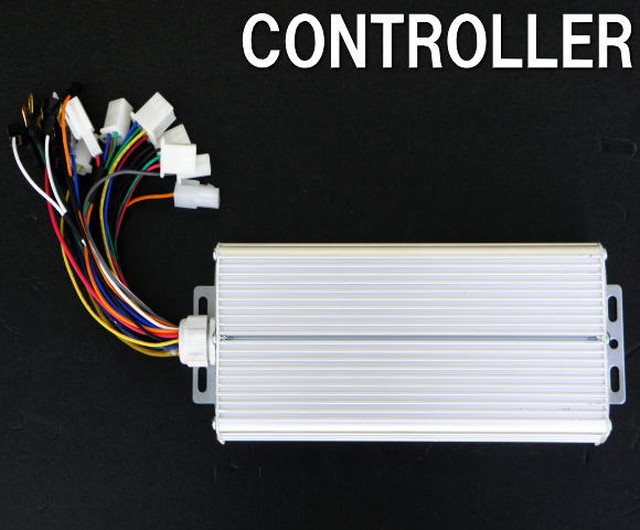

48V〜72V 30A 600WブラシレスDCモーター用コントローラー


機能:バッテリー電圧 48V、60V、72Vに対応 *1
    3段変速
    バック(回転速度が半分以下に落ちます)
    クルーズコントロール
    自己学習機能により回転方向を変えることが出来ます
*1  本製品は作動電圧の下限が41.5Vに設定されており、バッテリー電圧がこれより下がると、バッテリー保護のためコントローラーの電源をカットします。60Vや72Vでご使用の場合は、下限電圧が低いため、ご使用状況によってはバッテリー電圧が下がりすぎる事があります。別途バッテリー保護回路をご使用ください。
寸法:長さ 約280㎜  幅約85㎜  厚さ約45mm
重さ:約620  g

外見は異なる場合が有りますバルク品につき小傷汚れがあります基本性能には変わり有りません

納期:決済確認後即日発送

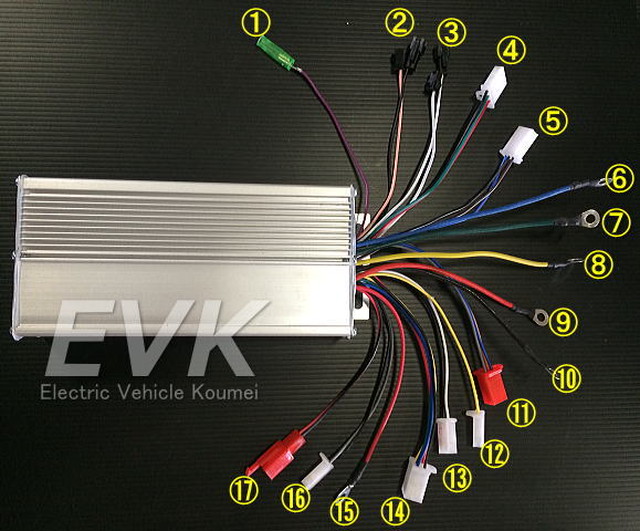

配線説明

①紫           スピードメーター(通常は使用しません)
②ピンク、黒       クルーズコントロール(走行時に短絡させると速度を維持します)
③白           自己学習機能(下記説明参照)
④赤、黒、緑       スロットル
⑤青、黒、茶       3段変速(
⑥⑦⑧青、緑、黄     モーター電源
⑨赤(太いほうの配線)  バッテリー48V+
⑩黒           アース
⑪防犯装置 (通常は使用しません)
⑫黄色          12Vブレーキ信号(12V入力でコントローラーがカットします。)
⑬白、黒         短絡ブレーキ信号(短絡するとコントローラーがカットします。)
⑭赤、黒、黄、緑、青   ホールセンサー
⑮赤(細いほうの配線)  起動用スイッチ(キーオンで48V入力)
⑯灰、黒         バックスイッチ(短絡で逆回転します)
⑰防犯装置 (通常は使用しません)

回転方向の選択(自己学習機能)
 ・ブラシレスDCモーターの種類によって各相の動力やセンサーの配線がそれぞれ違う事があります。
  コントローラーにはそれらの違いを修正する自己学習機能があり、この機能を使用してモーターを安全に回転させます。

1) 配線番号③を短絡した状態で電源を入れます。(自己学習モードになります。)
2) 電源を入れるとゆっくりと回転を始めます。
  ・回転方向が合っている場合→3)
  ・回転方向が合っていない場合→4)
3) 回転方向があっていれば③の配線を開放します。
4) 回転方向が合っていなければスロットルをオンにすると反転します。
5) 反転した状態で③の配線を開放すると、その回転方向をコントローラーが記憶します。
6) 通常は開放したまま使用します)
